桥梁下部布局的施工放样的检测。

  一般中小桥的施工放样查抄较简单，在此不予会商。

施工放样查抄一般按以下原则：

桥梁的高程施工放样检测较简单，由水准点上用水准仪直接检测便可。但必然要寄望查抄施工单位计较的设计高程，以避免有计较的弊端。

桥梁的下部施工放样一般有桩根本、承台（系梁）、立柱、墩帽等的放样构成，查抄时手艺要求不一，一般遵循规范要求或图纸要求查抄。下面简述以下：

1.桩根本：一般单排桩要求轴线偏位±125px，群桩要求轴线偏位±250px。查抄时用全站仪或经纬仪加测距仪查抄施工单位的桩中间的放样点，再用小钢尺量桩中间的偏位。

2.承台（系梁）的轴线偏位±15mm。查抄时可先量取承台（系梁）的中间位置，再用全站仪或经纬仪加测距仪查抄。获得的数据可作为误差值。

3.立柱、墩帽轴线偏位±10mm。查抄时可先量取立柱、墩帽的中间位置，再用全站仪或经纬仪加测距仪查抄。获得的数据可作为误差值。

4.在监理过程中必然要要求施工单位先自检，并申报自检资料，出格是桩位的施工单位的自检资料，桩位的检测资料必然严格审核。一般来讲，桩位准确了，其他下部的施工放样的过掉较少产生。

  桥梁上部布局的施工放样的检测。

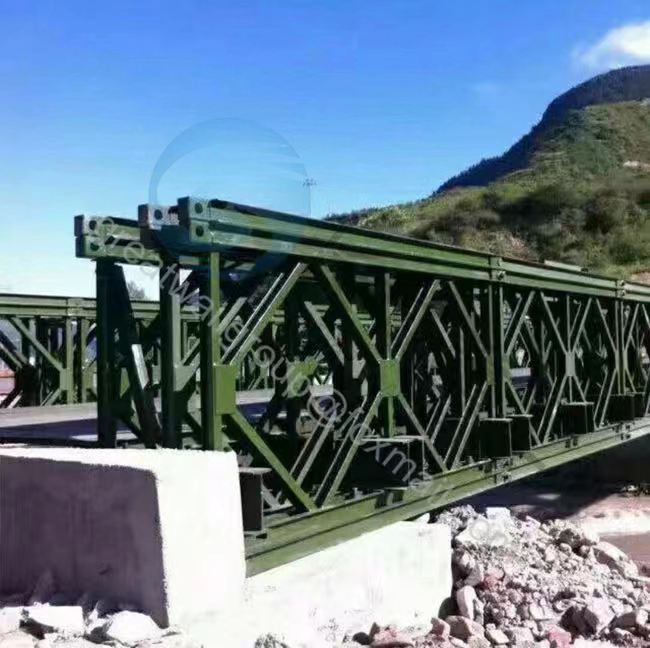

　　贝雷片桥梁的上部布局情势较多，较常见的有T梁、板梁、现浇通俗箱梁、现浇预应力箱梁、悬浇预应力箱梁等，并且要求不一，是以要按照不合的情势查抄。
