321贝雷片基本结构：

      321贝雷片由上、下弦杆、竖杆及斜杆焊接而成，上下弦杆的端部有阴阳接头，接头上有杵架连接销孔。贝雷片的弦杆由两根10号槽钢(背靠背)组合而成，在下弦杆上，焊有多块带圆孔的钢板，在上、下弦杆内有供与加强弦杆和双层桁架连接的螺栓孔，在上弦杆内还有供连接支撑架用的四个螺栓孔，其中间的两个孔是供双排或多排桁架同节间连接用的。靠两端的两个孔是跨节间连接用的。多排贝雷片作梁或柱使用时，必须用支撑架加固上下两节贝雷片的接合部。

      在下弦杆上，设有4块横梁垫板，其上方有凸榫，用以固定横梁在平面上的位置，在下弦杆的端部槽钢腹板上还设有两个椭圆孔，供连接抗风拉杆使用。贝雷片竖杆均用8#工字钢制成，在竖杆靠下弦杆一侧开有一个方孔，它是供横梁夹具固定横梁使用的。贝雷片的材料为Q345国标钢材。

      321型贝雷桥长度为3M，宽1.5米。实际重量270公斤（+-5%）。附图：桁架单元杆件性能。

      321贝雷片用途及特点：

      贝雷片，又称桁架片，施工方习惯称贝雷架，贝雷梁。广泛应用于贝雷钢桥上，作为贝雷钢桥主要的结构单元，对桥梁承载起着举足轻重的作用。

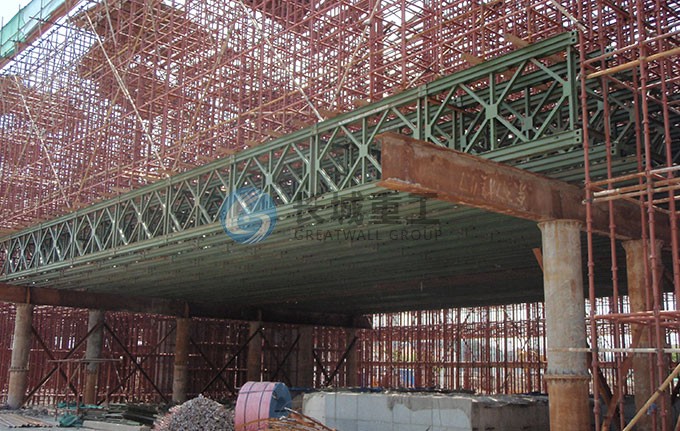

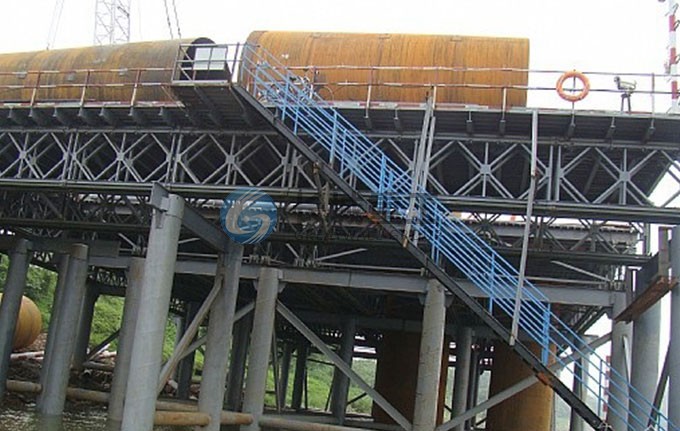

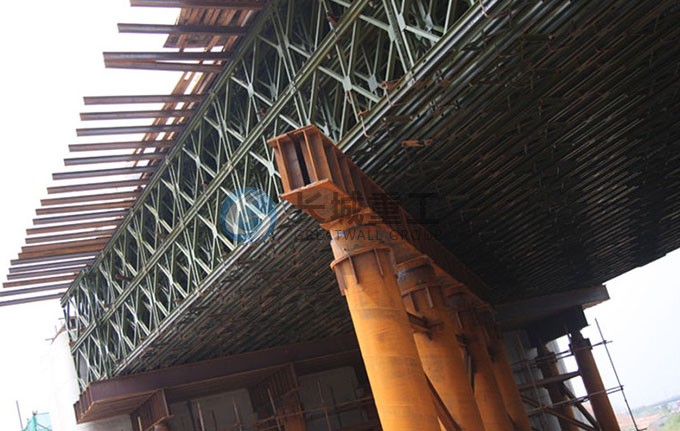

      由贝雷片可以组成支撑，桥墩，挂篮等其他承载结构。

      321贝雷片具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。

      321贝雷片钢桥是装配式公路钢桥，其最大特点是：构件轻巧，拆装方便，适应性强，用简单的工具和人力就能迅速建成。适用于汽车-10级、汽车-15级、汽车-20级、履带-50级、挂车-80级等5种载荷。桥面行车道宽4m，可在9m到63m范围内组合成多种跨径简支粱桥，可构造连续梁桥。
