作为常年给澳洲基建供货的钢结构桥梁厂商，咱最清楚：想让钢箱梁过澳洲标准这关，靠的不是事后补材料，而是从设计到出厂每一步都把标准 “嵌” 进工艺里。下面就从标准解读、生产全流程管控、关键避坑点三个方面，跟大伙聊聊具体咋操作，每个环节的工艺硬要求都给咱说透。

一、先把澳洲标准 “嚼碎”：核心要求得先拎清

生产前第一步不是画图，是把澳洲标准拆成能落地的工艺细节 —— 钢箱梁主要看 AS 5100 系列，再结合 AS 1170（荷载）、AS/NZS 1554.1（焊接），重点抓三个核心：

寿命硬指标：设计寿命得达 100 年，这就要求钢材得抗疲劳（选屈服强度≥345MPa 的牌号）、涂层得抗老化（内陆项目面漆要加耐紫外线添加剂，沿海得扛盐雾）；

荷载算到位：AS 1170 规定公路桥得扛 70kN 卡车荷载，乡村路还得考虑重型公路列车，所以翼缘板厚度得比普通项目加厚 5-8mm，避免局部应力超标；

追溯无死角：从钢材进场到出厂，每批材料的 MTC（材质证书）、每个焊缝的焊接记录、检测报告都得存好 —— 澳洲客户审计时会顺着 “材料 - 加工 - 检测” 全链条查，少任何一环都可能卡审批。

就拿曲线箱梁来说，AS 5100.5 要求抗扭刚度≤0.1 弧度 / 米，咱得把这标准转化成工艺：比如把腹板间距从常规 1.5 米缩到 1.2 米，还得在腹板外侧加加强肋，确保扭转变形控制在限值内，这些都是从标准里抠出来的实操细节。

二、生产全流程：每个环节都卡澳洲标准

1. 设计优化：既要达标，还得好生产

咱用 Autodesk Revit 做 3D 模型，核心是解决 “标准要求” 和 “工厂生产条件” 的适配问题，重点抓两点：

荷载组合算透：按 AS 1170 算 “最不利荷载组合”—— 比如自重 + 交通荷载 + 风荷载叠加的情况，模型里得明确应力值不超钢材屈服强度，挠度不超 L/500（比如跨度 80 米的梁，变形不能超 160mm）；

分段适配生产：得按工厂设备能力拆分箱梁，比如咱车间 CNC 切割机最大加工宽度 3 米，就把长箱梁拆成 12 米 / 段（每段重控制在 28 吨以内，刚好能装 40 英尺集装箱），拼接处用 AS 1252 Grade 8.8 级高强度螺栓，比现场焊缝省工期。

工艺硬要求：模型必须经澳洲第三方工程师（比如行业内常用的奥雅纳、GHD 这类机构）审核，通过后才能开料，避免后期因设计不合规返工。

2. 钢材进场：每批都得 “验明正身”

澳洲标准 AS 5100.2 要求钢材必须带 ISO 17025 实验室出具的 MTC，咱还得加一道厂内复检，三个环节不能少：

外观严把关：钢材表面不能有锈斑、划痕，要是划痕深度超 0.5mm，直接退货，绝不能凑活；

性能抽检测试：每 50 吨钢抽 1 组试样做拉伸、冲击试验，比如 - 40℃下冲击功得≥34J，要是某批钢没达标，不管耽误多少工期，都得退回去重新采购；

全程标记追溯：每块钢材都喷上 “炉号 + 批次 + 规格” 标识（比如 “HT202405-03-30×1800”），后续切割、焊接、检测都跟这个编号绑定，方便随时溯源。

咱整理 MTC 时会按批次归档，每一页都盖厂内红章，客户审计时扫二维码就能调阅全记录，做到透明可查。

3. 切割成型：精度得卡到 “毫米级”

钢箱梁的尺寸误差直接影响现场拼接，澳洲标准 AS 5100.2 要求腹板垂直度误差≤1‰，咱用德国通快的数控等离子切割机，工艺要求比标准更严：

切割精度控到 ±0.3mm：比如 1800mm 宽的腹板，切出来最多差 0.3mm，确保后续组装时螺栓孔能对齐；

边缘毛刺彻底清理：切割后用角磨机把边缘毛刺磨平，毛刺高度不能超 0.2mm，不然焊接时容易产生气孔；

弯曲线段样板校验：要是做曲线箱梁，每米用 3 个样板靠检曲率，误差超 1mm 就重新弯制，绝不把不合格的半成品流到下道工序。

之前有次学徒切错一块腹板，宽了 2mm，虽说没超澳洲标准的 ±1mm，但考虑到现场拼接可能出问题，咱还是报废重切 —— 澳洲工地返工成本太高，提前堵风险比啥都强。

4. 焊接：这是钢箱梁的 “命根子”，一点不能错

澳洲 AS/NZS 1554.1 对焊接的要求覆盖 “焊材 - 焊工 - 检测” 全链条，咱的工艺细节得抠到实处：

焊材精准匹配：比如焊 ASTM A572 Grade 50 钢，就用 ER70S-6 埋弧焊丝 + F7A6-EH1 焊剂，强度和抗裂性得跟母材匹配；焊材进场后得按要求烘培（350℃烘 1 小时，再放 80℃保温筒里），没烘培的焊材坚决不让用；

焊工资质严把控：所有焊工必须持 AS/NZS 2576 证书，还得 “专岗专证”—— 焊腹板的焊工不能随便去焊翼缘板，要是证书过期，哪怕就 3 天，也得先复训合格再上岗；

100% 无损检测（NDT）：所有焊缝都得查，重点部位（比如翼缘板与腹板的角焊缝）还得 “UT（超声检测）+MT（磁粉检测）” 双检，要是查出气孔、裂纹，立马刨掉重焊，直到检测合格。

尤其是沿海项目的箱梁，哪怕检测出微小裂纹（哪怕在标准允许限值内），考虑到盐雾环境会让裂纹慢慢扩大，影响 100 年寿命，咱也会返工处理，不存侥幸心理。

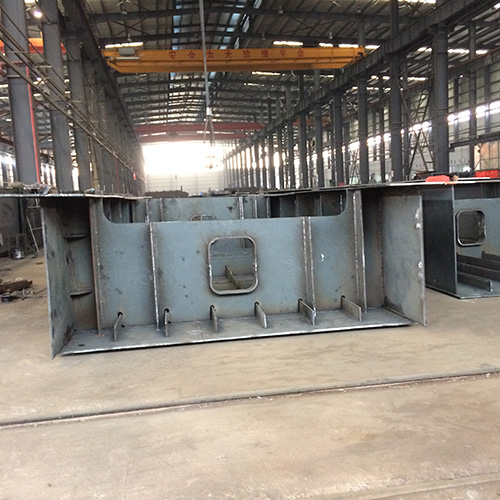

5. 组装校直：预拱度得算准，变形不能超

钢箱梁组装不是 “拼起来就行”，核心是按 AS 5100.5 控制预拱度（提前弯一点，抵消承重后的变形），三个要点要抓牢：

工装精度打底：用定制的组装工装，每米直线度误差≤±2mm，箱梁段放上去先调平，再用定位焊固定，避免基础偏差；

预拱度精准控制：按跨度算预拱度（比如跨度 80 米，预拱度设 160mm，即 L/500），用激光准直仪每 3 米测一个点，误差超 5mm 就用千斤顶顶调，直到达标；

横隔板防变形：每 3 米装一块横隔板，增强箱梁段的整体性，避免运输时发生扭曲 —— 横隔板安装后得检查垂直度，误差超 1mm 就得调整。

6. 防腐涂层：得扛住澳洲的 “极端气候”

澳洲气候差异大，内陆强紫外线、沿海高盐雾，涂层得 “因地制宜” 按 AS/NZS 2312 来，三个步骤不能省：

表面处理到 Sa 2.5 级：先抛丸除锈，得让钢材表面 95% 以上露出金属本色，没锈迹；考虑到车间湿度可能高（比如雨季），抛丸后 4 小时内必须上底漆，防止返锈；

涂层搭配分场景：

内陆项目：锌粉底漆（80μm）+ 环氧中间漆（120μm）+ 聚氨酯面漆（80μm），面漆加耐紫外线添加剂；

沿海项目：比内陆多一层 60μm 环氧层，还得在箱梁内部腔室装牺牲阳极（锌块），防止海水渗进去腐蚀内部结构；

厚度检测全覆盖：用涂层测厚仪每平米测 3 个点，最低厚度不能低于设计值的 80%（比如面漆设计 80μm，实测最少得 64μm），不合格就补喷，直到达标。

7. 终检出厂：三关闯过才能发

出厂前咱设 “三重检测”，比澳洲客户的要求还严，少一关都不能出厂：

尺寸复核：用 3D 扫描仪扫整个箱梁段，跟 BIM 模型比对，比如 12 米段的长度误差不能超 ±3mm，要是差得多点，就用火焰校正调回来；

静载测试：按 AS 5100.5 施加 1.2 倍设计荷载，测变形情况，要是变形超了，就查是钢材厚度不够还是加强肋少了，整改完再测，直到符合要求；

文件整理归档：把 MTC、焊接记录、NDT 报告、涂层检测报告都整理成 “合规包”，最后由 QA 经理签字出《合规声明》（DoC）—— 没有这张纸，澳洲海关都不让进，更别说工地验收了。

三、关键提醒：这几个坑千万别踩

咱做澳洲项目这么多年，总结出三个行业内常见的坑，同行们得避开：

别抱 “抽检就行” 的侥幸：焊接检测必须 100% 查，不能图省事抽测 —— 之前听说有同行抽测 80% 焊缝，结果客户查到 2 处不合格，整批货都被退了，损失上百万；

本地材料别少了复检：要是从本地采购钢材，哪怕价格便宜，也得要供应商提供 ISO 17025 的 MTC，还得自己再复检 —— 曾有批本地钢屈服强度差 5MPa，咱直接不用，宁可贵点买进口的，也不冒合规风险；

售后别偷懒：澳洲客户不光要产品，还得要服务，比如现场指导拼接时，得帮客户把螺栓扭矩按 AS 1252 校准好，后续有问题及时响应，这样才能长期合作。

总结

其实生产符合澳洲标准的钢箱梁，真没啥 “秘诀”，核心就是 “标准前置、工艺细化、全程追溯”。咱厂这些年能稳住澳洲订单，靠的就是每块钢、每个焊缝都按标准来，哪怕多花点时间、多投入点成本，也得保证客户拿到手的产品能扛住 100 年的使用需求。要是大伙也做澳洲市场，有啥工艺细节想聊，咱随时能交流，一起少走弯路！
