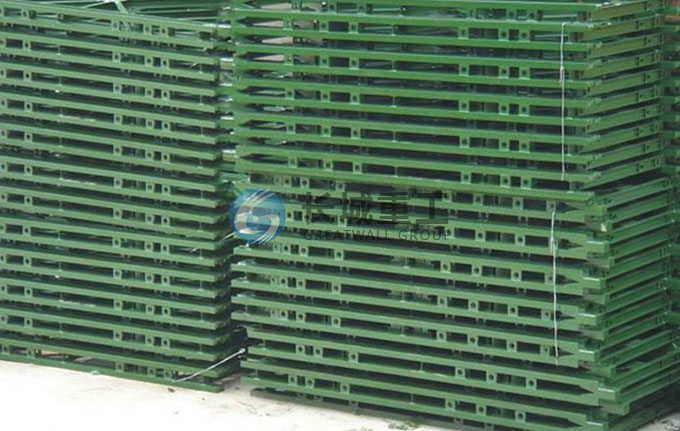

321型贝雷片

详细说明 Detailed instructions

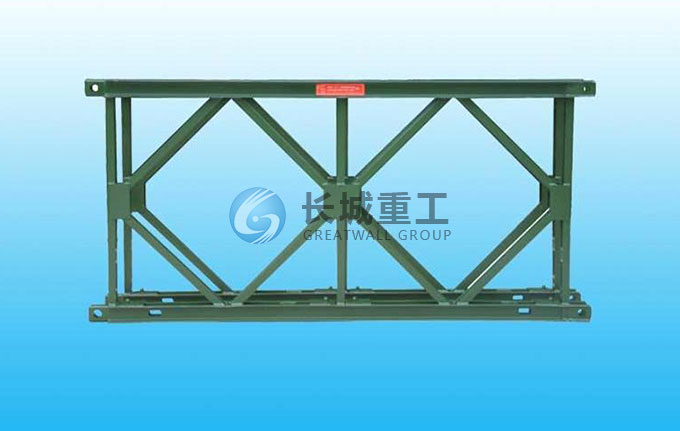

      321贝雷片基本结构:

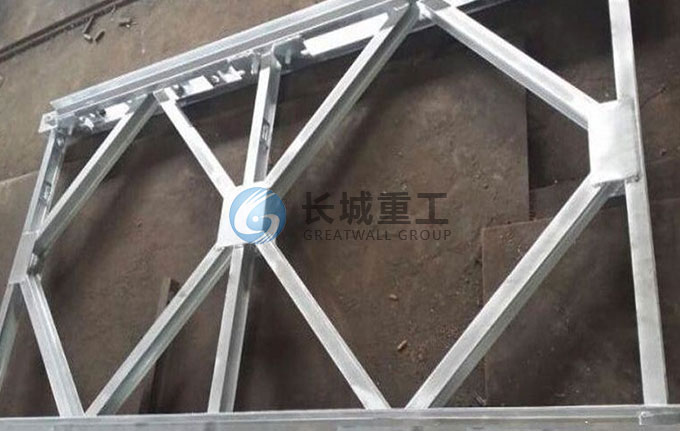

      321贝雷片由上、下弦杆、竖杆及斜杆焊接而成,上下弦杆的端部有阴阳接头,接头上有杵架连接销孔。贝雷片的弦杆由两根10号槽钢(背靠背)组合而成,在下弦杆上,焊有多块带圆孔的钢板,在上、下弦杆内有供与加强弦杆和双层桁架连接的螺栓孔,在上弦杆内还有供连接支撑架用的四个螺栓孔,其中间的两个孔是供双排或多排桁架同节间连接用的。靠两端的两个孔是跨节间连接用的。多排贝雷片作梁或柱使用时,必须用支撑架加固上下两节贝雷片的接合部。

      在下弦杆上,设有4块横梁垫板,其上方有凸榫,用以固定横梁在平面上的位置,在下弦杆的端部槽钢腹板上还设有两个椭圆孔,供连接抗风拉杆使用。贝雷片竖杆均用8#工字钢制成,在竖杆靠下弦杆一侧开有一个方孔,它是供横梁夹具固定横梁使用的。贝雷片的材料为Q345国标钢材。

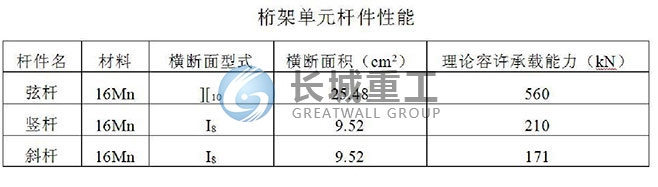

     321型贝雷桥长度为3M,宽1.5米。实际重量270公斤(+-5%)。附图:桁架单元杆件性能。

      321贝雷片用途及特点:

      贝雷片,又称桁架片,施工方习惯称贝雷架,贝雷梁。广泛应用于贝雷钢桥上,作为贝雷钢桥最主要的结构单元,对桥梁承载起着举足轻重的作用。

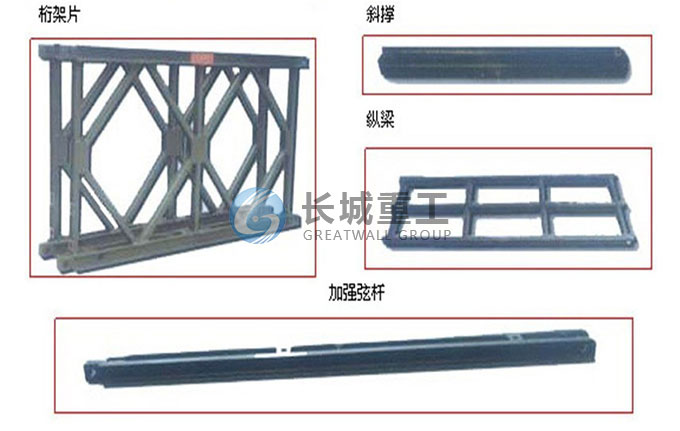

      由贝雷片可以组成支撑,桥墩,挂篮等其他承载结构。

      321贝雷片具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。

      321贝雷片钢桥是装配式公路钢桥,其最大特点是:构件轻巧,拆装方便,适应性强,用简单的工具和人力就能迅速建成。适用于汽车-10级、汽车-15级、汽车-20级、履带-50级、挂车-80级等5种载荷。桥面行车道宽4m,可在9m到63m范围内组合成多种跨径简支粱桥,可构造连续梁桥。
