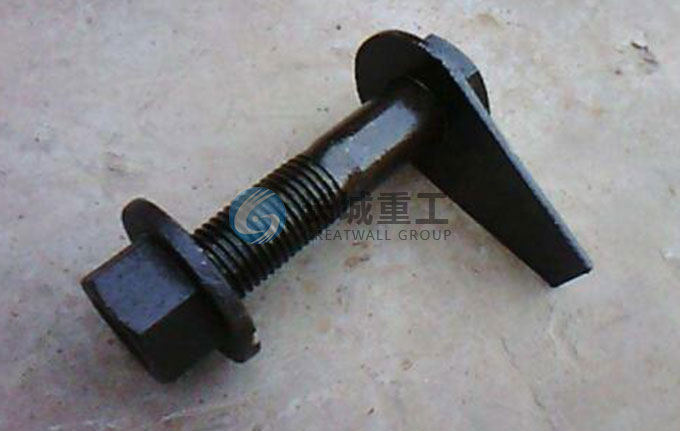

撑架螺栓（如下图）：用于连接斜撑，支撑架和联板。螺栓的一头焊有挡板，用于在拧紧螺栓时偏心挡板扣在构件的边缘，不使螺杆同螺母一起转动。

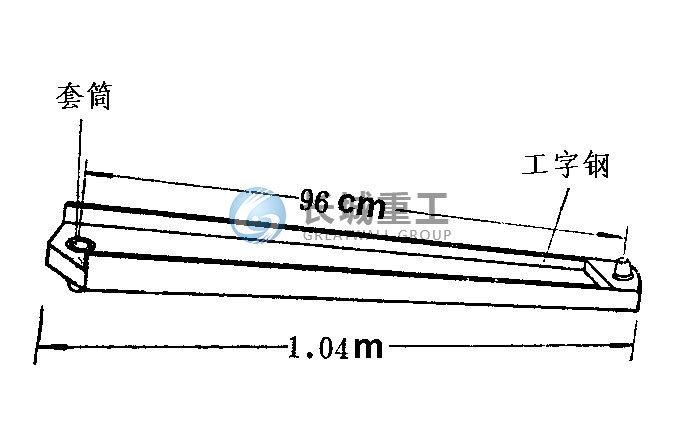

      斜撑 如下图：斜撑用于增加桥梁的横向稳定。其两端各有1个空心圆锥形套筒，一端与桁架端竖杆上的支撑架孔连接，另一端与横梁短柱连接。每节桁架在端竖杆上装1对斜撑，桥头端柱另加1对。斜撑与桁架和横梁用斜撑螺栓连接。

斜撑

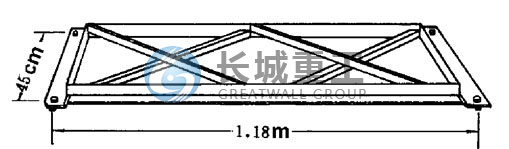

      支撑架如下图：支撑架用于第一排与第二排桁架的连接。双排单层贝雷钢桥桥，在每节桁架（或加强弦杆）顶面中央，水平安装1个支撑架。双排双层时，除在顶面安设1个支撑架外，还要在上层桁架后端竖杆上安装1个支撑架（首节桁架前端竖杆也应安装1个）。架设三排桥梁时，支撑架安装的部位和数量与双排桥梁相同。安装时，将两端的4个空心套筒嵌入两排桁架的支撑架孔内，再用撑架螺栓固定。

      在上承式栈桥中，支撑架尺寸大部分为900或者1350，也有根据需要特制杆件连接系，也大部分用撑架螺栓来安装。

图3—30  支撑架

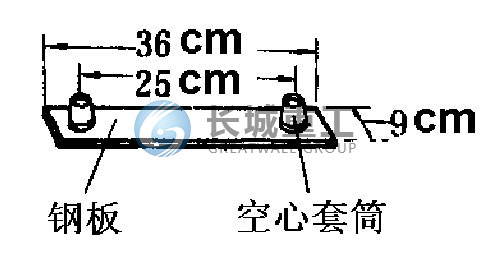

      3．联板 如下图：联板用于第二排和第三排桁架的连接。三排双层时，桁架上层的每根端竖杆上都应安装1块联板；三排单层时，只需在每节桁架同一侧端竖杆上安设1块联板，首、尾节安装在端柱上。
